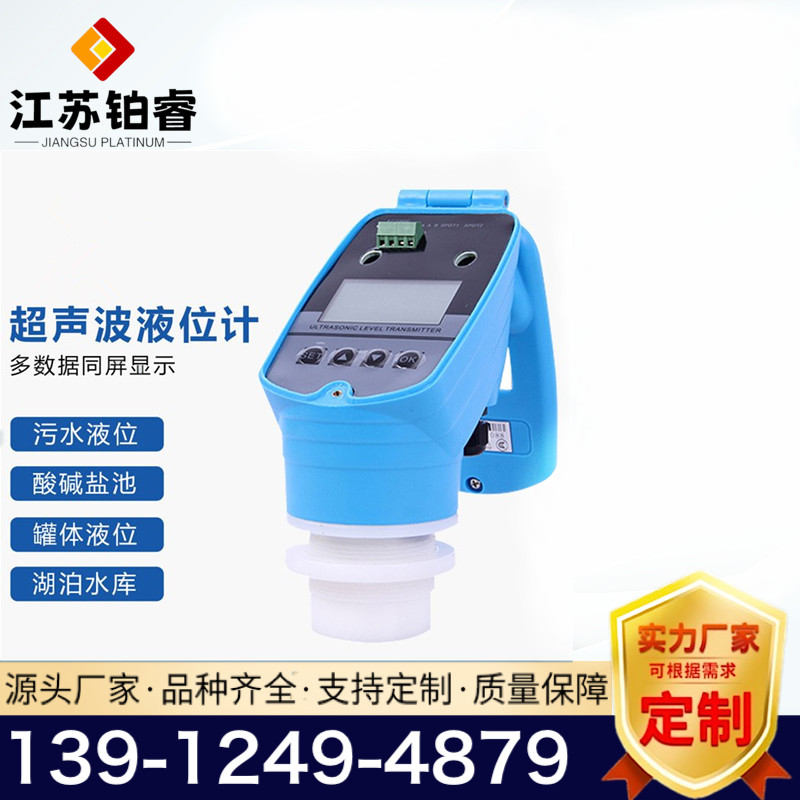

超声波液位计由三部分组成:超声波换能器、处理单元、输出单元。

　　超声波液位计可采用二线制、三线制或四线制技术，二线制为:供电与信号输出共用;三线制为:供电回路和信号输出回路独立，当采用直流24v供电时，可使用一根3芯电缆线，供电负端和信号输出负端共用一根芯线;四线制为:当采用交流220v供电时，或者当采用直流24v供电，要求供电回路与信号输出回路完全隔离时，应使用一根4芯电缆线。直流或交流供电，具有4~20mADC，高低位开关量输出。

　　量程范围:0-50米，多种形式可选，适合各种腐蚀性、化工类场合，精度高，远传信号输出，PLC系统监控。

　　工作原理：

　　超声波物位计工作原理是由超声波换能器(探头)发出高频脉冲声波遇到被测物位(物料)表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示:S=C×T/2.

　　探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液(物)面的距离和超声波经过的时间成比例:

　　hb=CT2即

　　距离[m]=时间×声速/2[m]

　　声速的温度补偿公式:环境声速=331.5+0.6×温度

　　当物体离眼睛较近且角度一定的时候，反而看不清楚了或者看不见，在这一范围就叫做盲区。超声波液位计的盲区也如同人眼的盲区一样。

　　超声波液位计根据超声波的发射和接收传播，超声波在空气中传输的速度是一定的，超声波发射出去，然后接收液面或物面反射回来的波，从发射开始计时，到接收到回波结束，超声波在空气中传输的时间就定了。
