磁翻板液位计按安装方式划分，有顶装磁翻板液位计和侧装磁翻板液位计两种。不同的磁翻板液位计，应用工况也不同，其安装方法也应有所区别，以确保磁翻板液位计能够更好地工作。

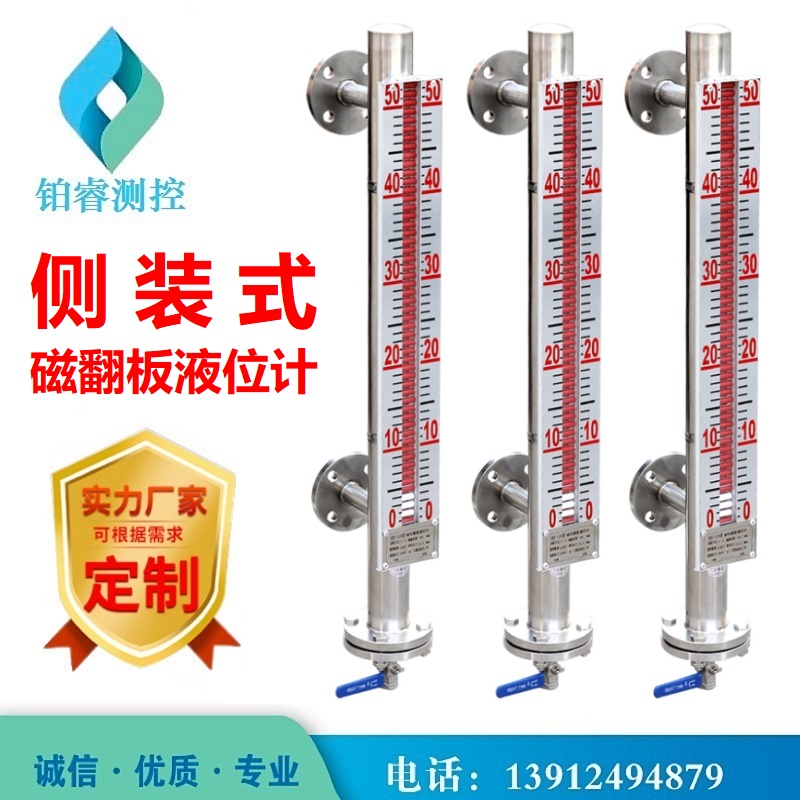

　　侧装磁翻板液位计的安装

　　1、侧装磁翻板液位计安装于容器外侧面的引液管上，常用法兰相连接，在选择法兰的型号时，应注意连接法兰应与容器上的相应法兰相匹配。

　　2、在上下引液管和磁翻板液位计之间一般要增加一个截止阀，以便在磁翻板液位计运行调试和发生故障时进行维修。

　　3、为确保磁浮子上下运行畅通无阻，应注意侧装磁翻板液位计应保持垂直安装。

　　4、由于磁翻板液位计的下端存在沉筒距和连接有排污阀，所以在容器的下端应留有足够的安装空间。

　　5、用户在安装前需先打开下法兰，将浮子带有箭头和重端磁性的一端朝上塞进浮筒内，

　　6、对于L≥4m超长型磁翻板液位计应采用分段制作和安装，各段采用法兰连接，并需增加支撑装置，确保液位计安装稳固。

　　7、磁翻板液位计在投入运行前应先用一个浮子或一块磁钢将零位以上的翻片变为白色，零位以下的翻片变为红色。

　　8、磁翻板液位计在运行时，应先打开上截止阀门，再缓慢打开下截止阀门，让液体介质缓慢流入主测量管，以避免因液体进入过快冲击磁浮子使之受损。

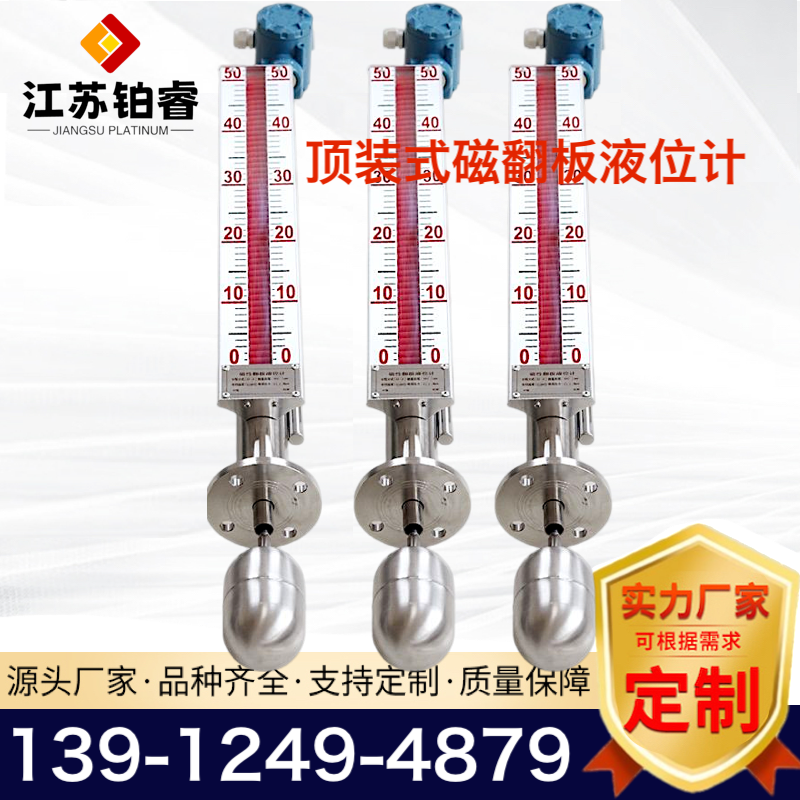

　　顶装磁翻板液位计的安装

　　1、顶装磁翻板液位计的浮子是通过连杆将上下浮子连成一个整体，下浮球随着液位上下移动并通过连杆带动上磁性浮子作上下移动，去驱动外面的磁翻片发生翻转来指示液位。这就要求顶装磁翻板液位计在安装时，测量主体管要保持垂直，浮子连杆不能弯曲必须挺直插入。

　　2、为防止浮子受到液体的冲击发生左右摆动，在安装时通常在磁翻板液位计的底部增加一护筒装置，浮子在护筒内作上下移动，不得有卡阻现象。

　　3、在安装高度达到4～5米时，应在两边增加固定拉索，以保证仪表在较恶劣的测量环境（如现场的振动，或被碰撞，遇到大风天气等）下不受到损坏。

　　4、顶装磁翻板液位计安装位置应避开加液口，以防止顶装磁翻板液位计护导管或浮球受到冲击。

　　5、安装连接法兰不易选得太小，否则容易造成盲区过大，且因护筒小浮子运行阻力也较大，浮子运行容易卡住，一般安装连接法兰不小于DN80为宜。

以上就是磁翻板液位计顶装与侧装安装介绍
