液位开关

超声波液位计

超声波液位计是由微处理器控制的数字液位仪表。在测量中脉冲超声波由传感器发出,声波经液体表面反射后被同一传感器接收并转换成电信号。超声波液位计具有自动功率调整,温度补偿,抗干扰等功能。由于采用非接触测量,被测介质几乎不受控制,可广泛应用于水环境、酸碱、泥浆、食品等多种环境。超声波液位计可采

在线咨询 咨询热线:13812024099
详细介绍

超声波液位计是由微处理器控制的数字液位仪表。在测量中脉冲超声波由传感器发出,声波经液体表面反射后被同一传感器接收并转换成电信号。超声波液位计具有自动功率调整,温度补偿,抗干扰等功能。由于采用非接触测量,被测介质几乎不受控制,可广泛应用于水环境、酸碱、泥浆、食品等多种环境。
  超声波液位计可采用二线制、三线制或四线制技术,供电回路和信号输出回路独立,当采用直流24v供电时,可使用一根3芯电缆线,供电负端和信号输出负端共用一根芯线;当采用交流220v供电时,或者当采用直流24v供电,要求供电回路与信号输出回路完全隔离时,应使用一根4芯电缆线。直流或交流供电,具有4~20mADC,高低位开关量输出。
超声波液位计应用:
1、测量流量、液位、低表压、真空和比重
2、两线制*大量程可达30m
3、四线制*大量程可达40m
4、*小分辨率1mm

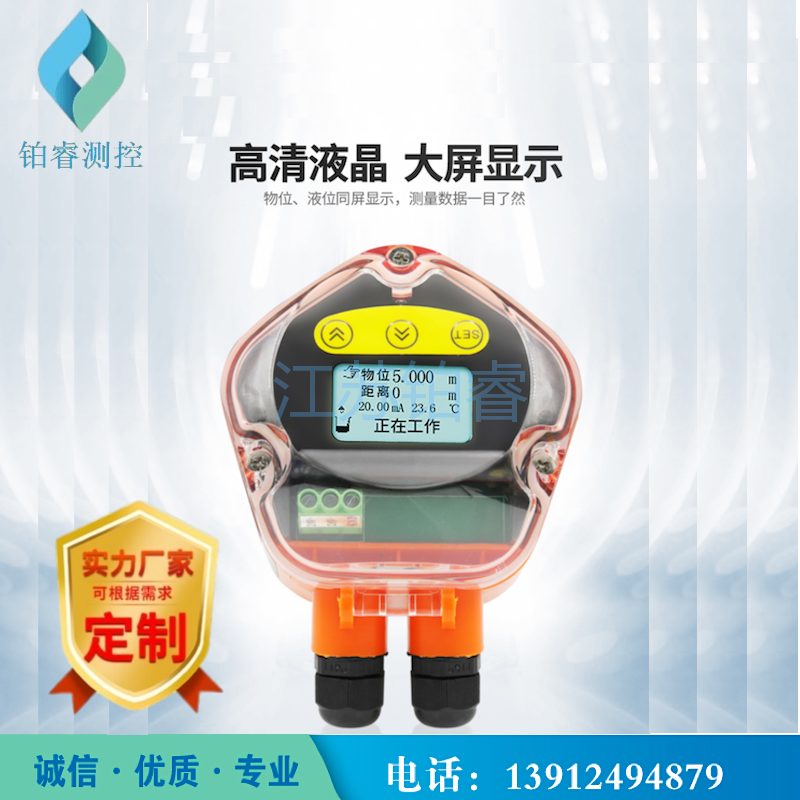

5、LCD/LED大显示屏
6、智能信号处理技术
7、配有高低位双继电器(仅四线制)
8、全塑料防腐外壳(防护等级lP67)
9、专利的换能器结构(小量程物位计法兰安装时,对法兰接管长度无要求)
10、简单的按键设定参数(无需等待容器排空或加满,无需附加的遥控器)
11、灵活的安装方式(螺纹/法兰、固定孔/支架)
  螺纹尺寸:M48*2 M60*2
超声波液位计技术参数
功能

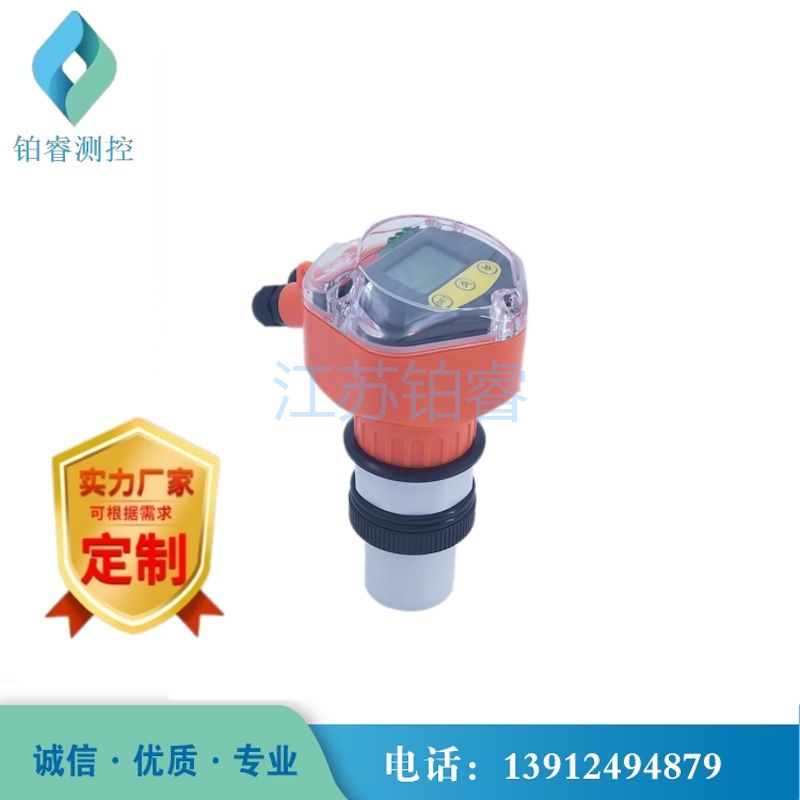

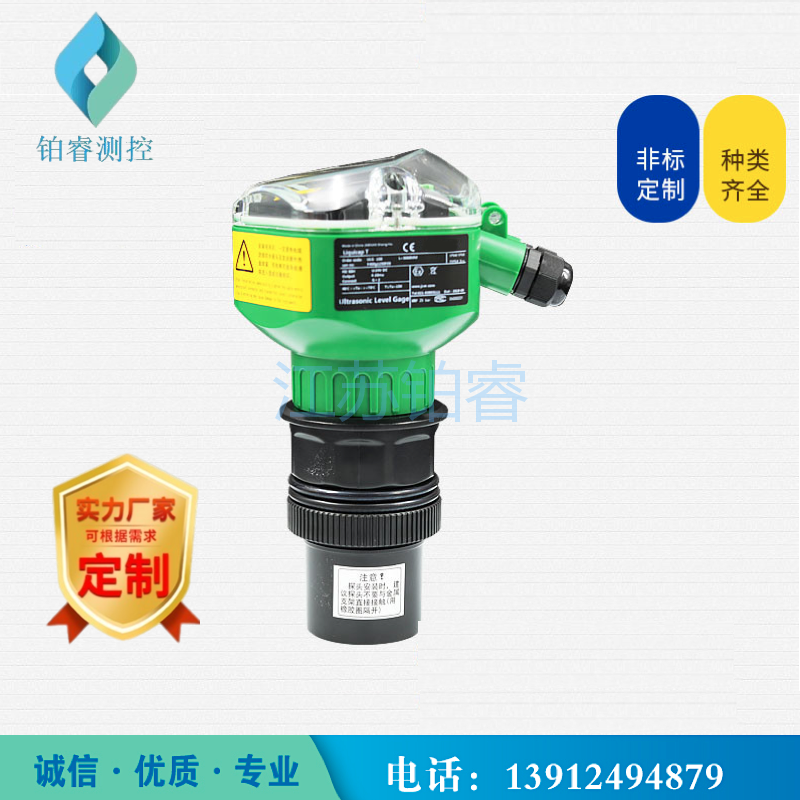

一体型

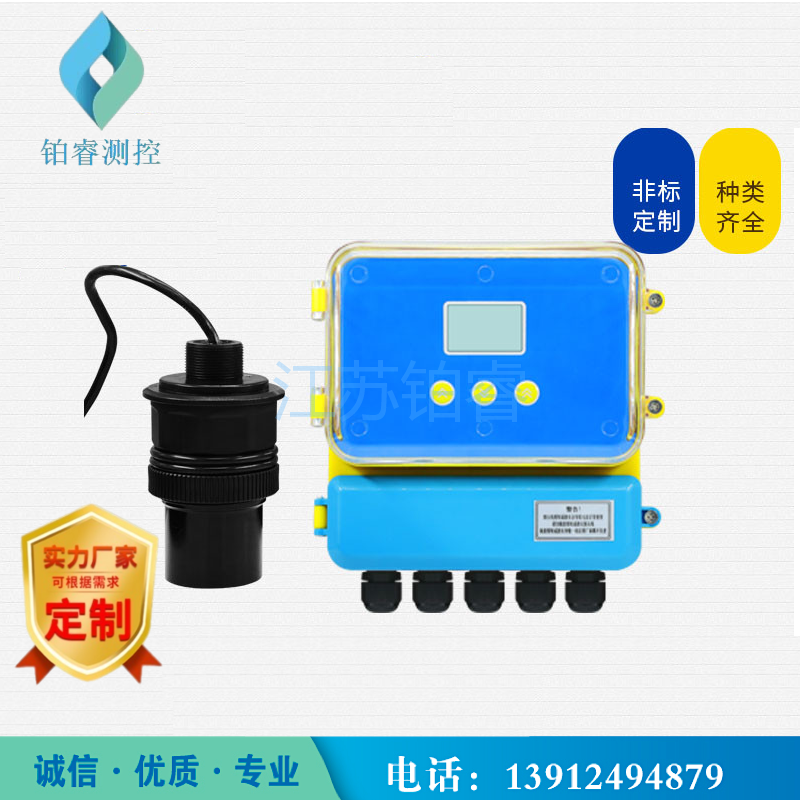

分体型

量程

5米;10米;15米;20米;30米;40米;50米;60米;

5米;10米;15米;20米;30米;40米;50米;60米;70米;

测量精度

0.5%-1.0%

0.5%-1.0%

分辨率

3mm或0.1%(取大者)

3mm或0.1%(取大者)

显示

中文液晶显示

中文液晶显示

模拟输出

4线制4~20mA/510Ω负载
2线制4~20mA/250Ω负载

4~20mA/510Ω负载

继电器输出

可选配2组AC250V/8A
或DC30V/5A状态可编程

(可选配)单通道为2组,双通道是4组AC250V/8A或DC30V/5A状态可编程

供电

标配24VDC
可选 220VAC+15% 50Hz

标配220VAC+15%50Hz
可选24VDC120mA
定做12VDC或电池供电

环境温度

显示仪表-20~+60℃,
探头-20~+80℃

显示仪表-20~+60℃,
探头-20~+80℃

通信

可选485,232通信(厂家协议)

可选485,232通信(厂家协议)

防护等级

显示仪表IP65,探头IP68

显示仪表IP65,探头IP68

探头电缆



可达100米,标配10米

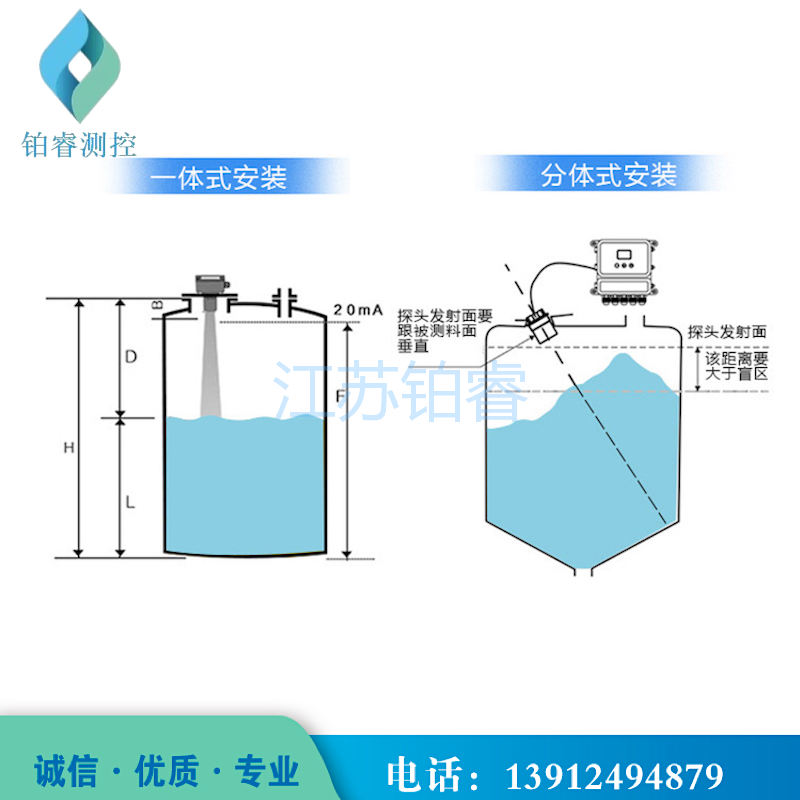

探头安装

根据量程和探头的选型

根据量程和探头的选型

产品功耗

分体式用24V电源供电,不带继电器功耗是100mA,带一个继电器是要120mA,2路继电器145mA,3路继电器要170mA,4路继电器要190mA.
具体功率如下:
无继电器是24×100mA=2.4W;
1路继电器是24×120mA=2.9W;2路继电器是24×145mA=3.5W;
3路继电器是24×170mA=4.1W;2路继电器是24×190mA=4.6W;

产品功耗

一体式四线制用24V电源供电,不带继电器功耗是80mA,带一个继电器是要105mA,2路继电器130mA,
具体功率如下:
无继电器是24×80mA=1.9W;
1路继电器是24×105mA=2.5W;2路继电器是24×145mA=3.1W

产品功耗

一体式二线制用24V电源供电,不能带继电器,功耗是30mA。具体功率如下:
无继电器是24×30mA=0.72W;
