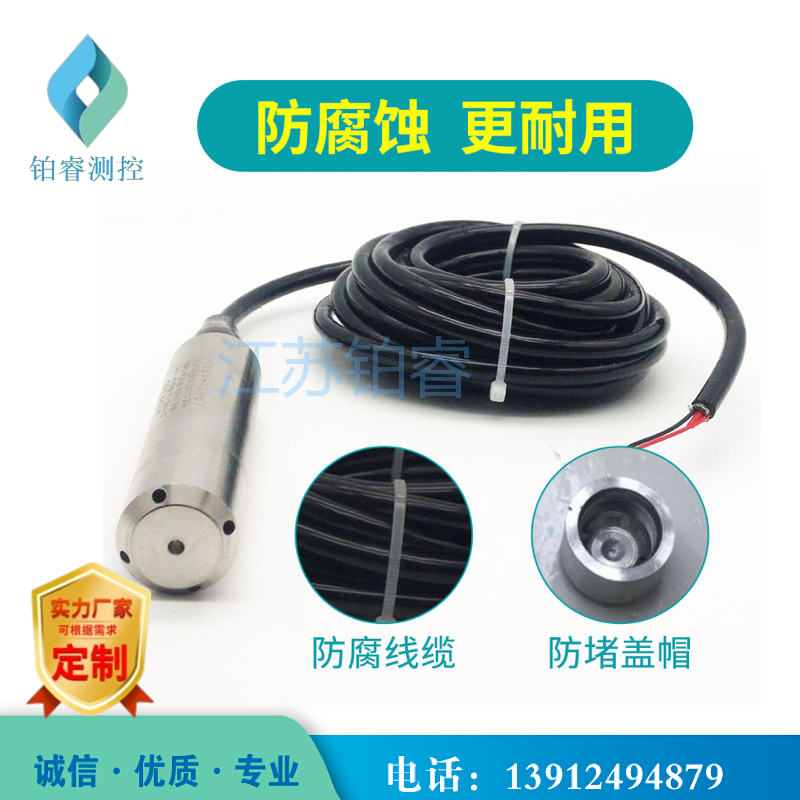

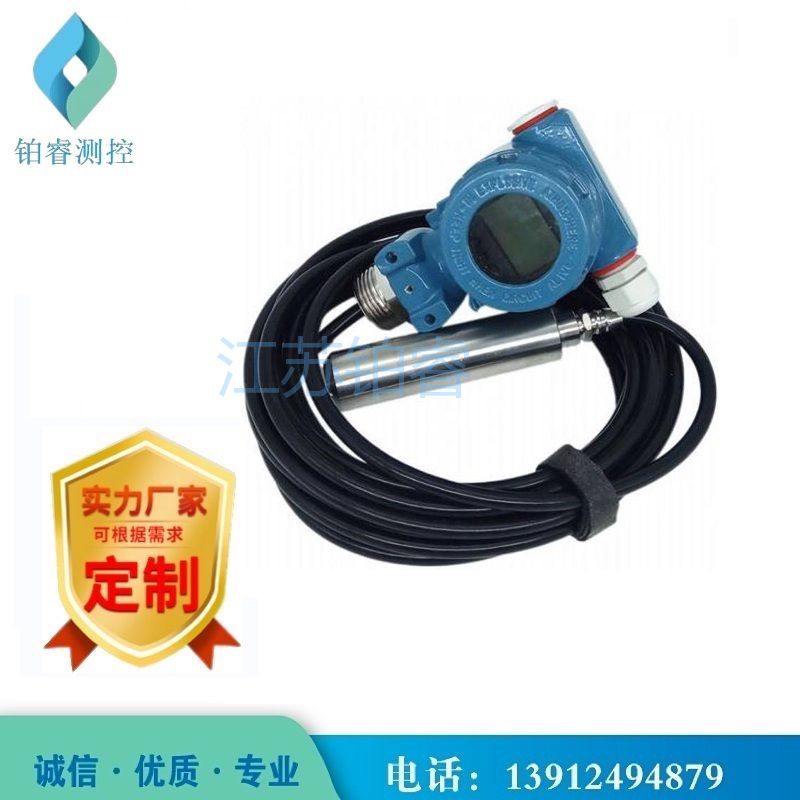

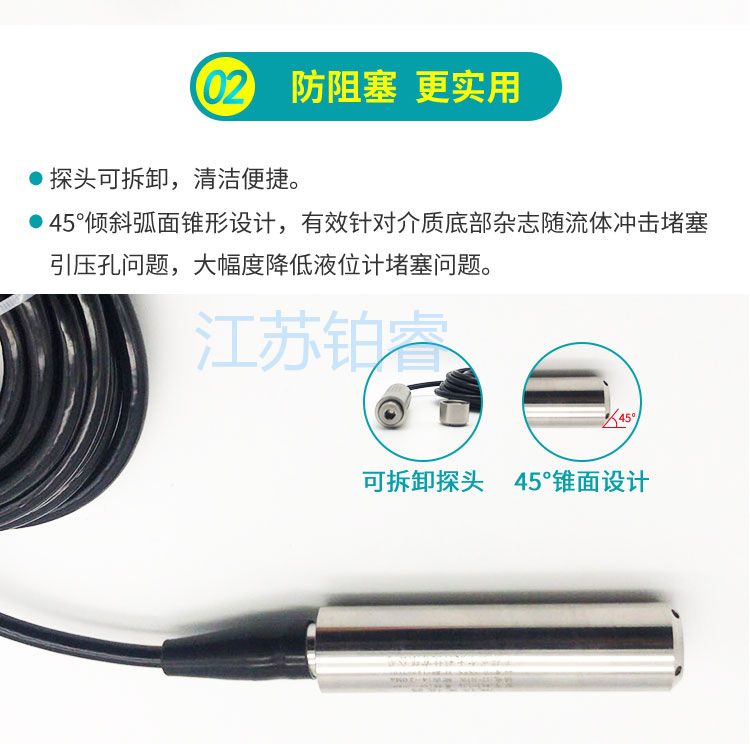

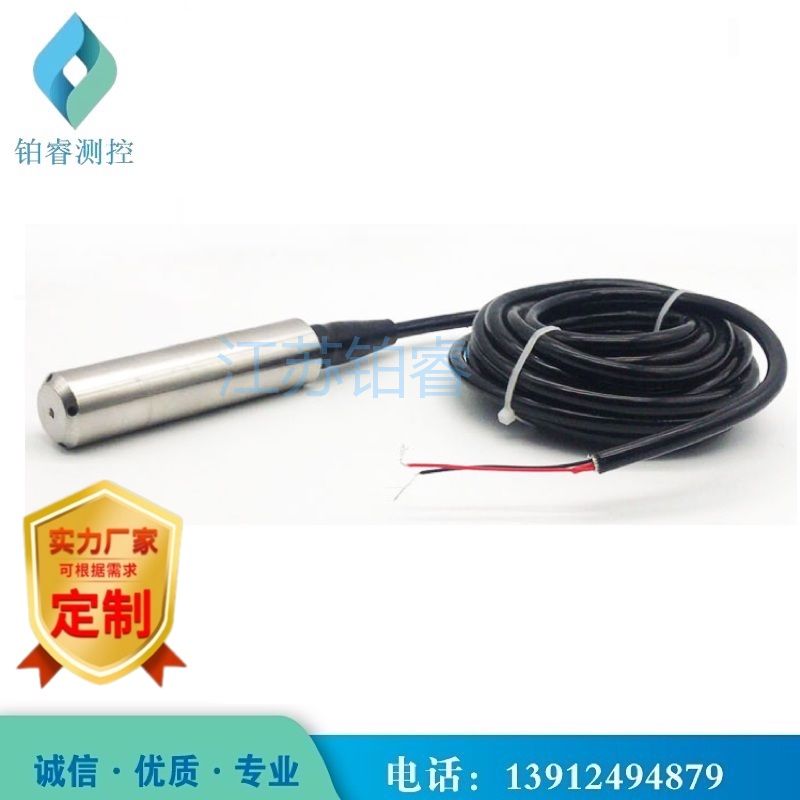

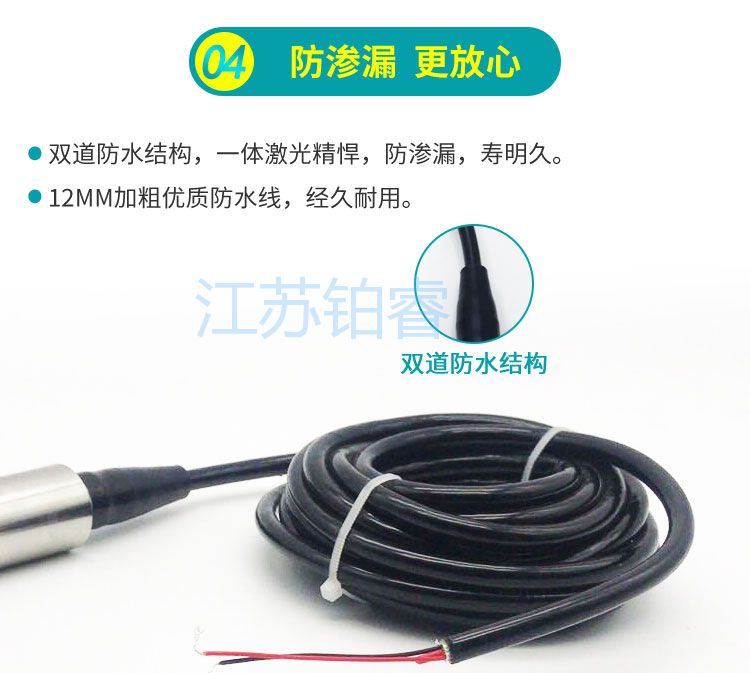

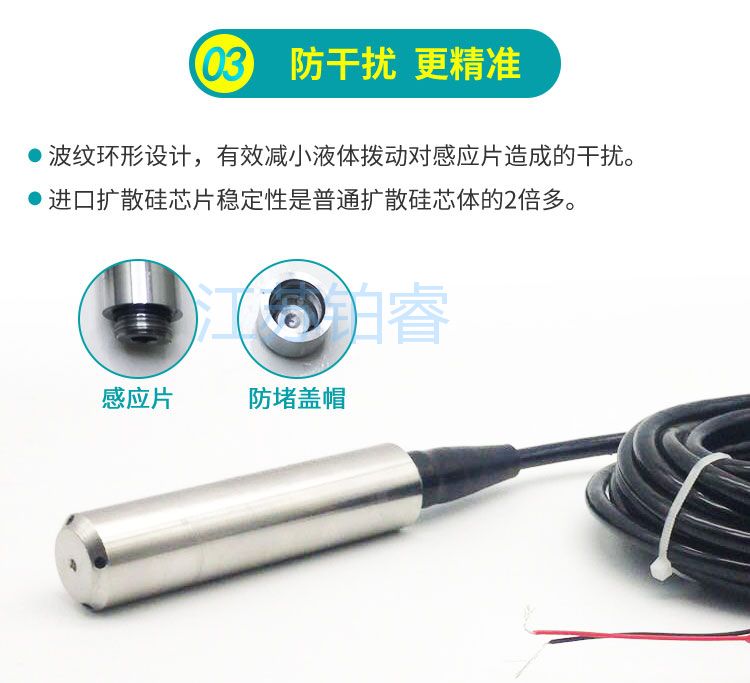

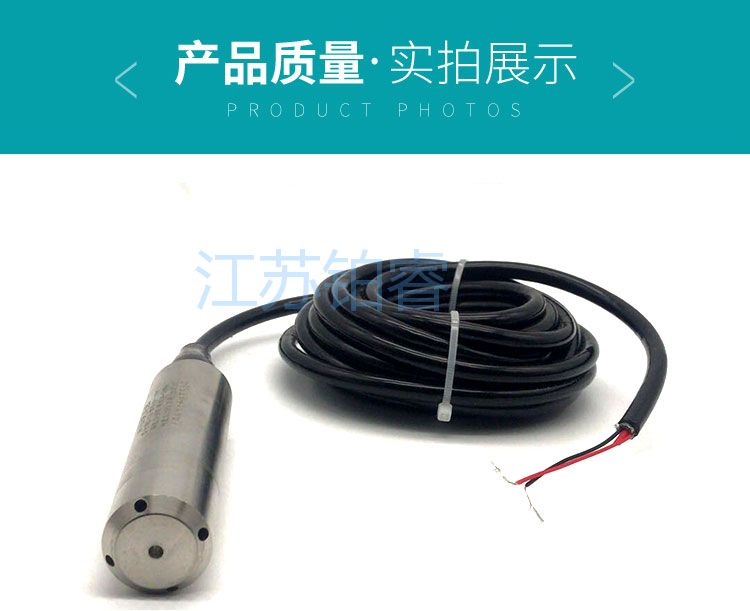

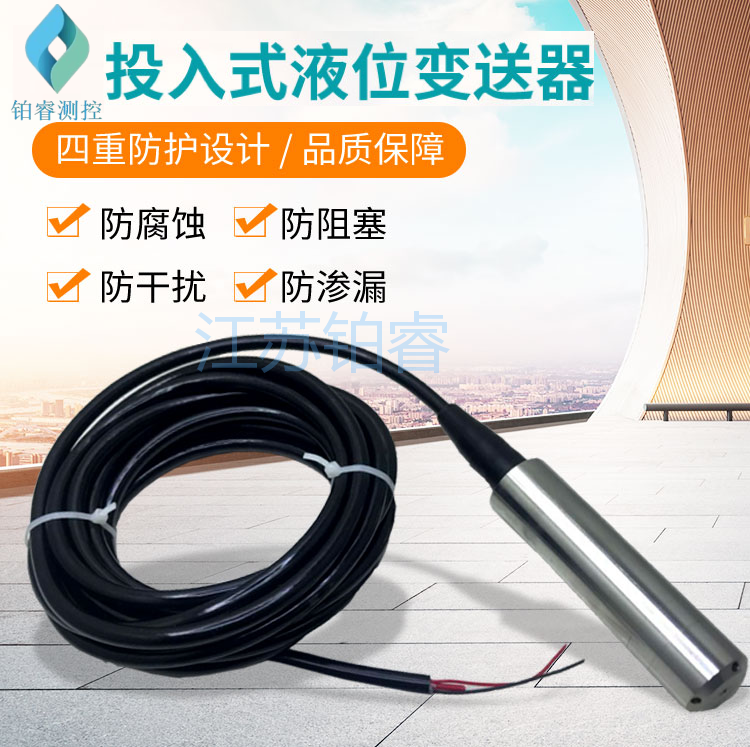

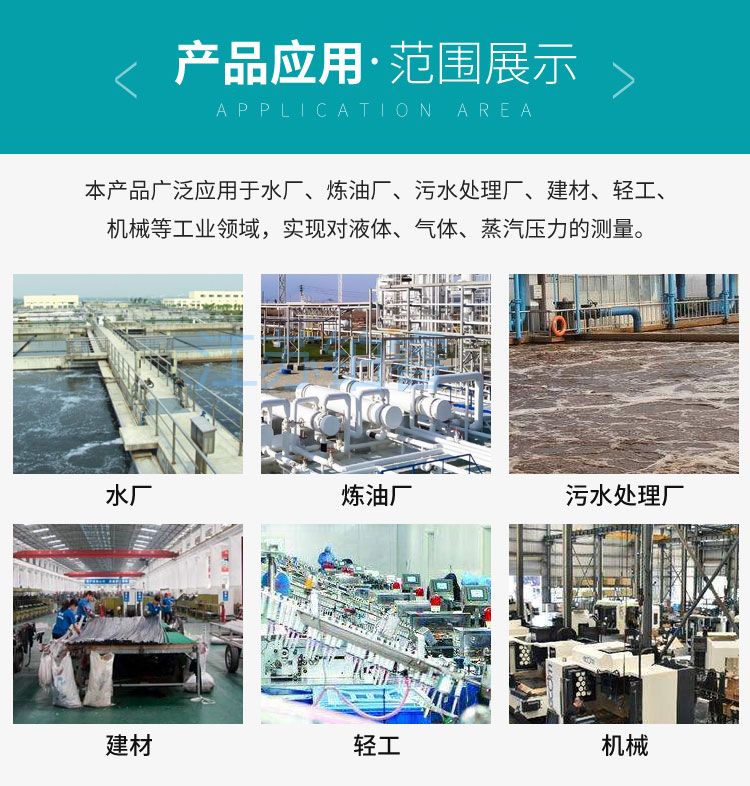

BR-500系列投入式液位计的敏感器件安装在中继箱下端，投人部件为平衡罩，两者之间由导气管(导压)相连，液柱的压力通过空气的传导间接地由导气管传递给敏感部件，这样就避免敏感部器件与被测介质的直接接触。投入式液位计不仅适用于普通水的测量，还适用于高温、粘稠、腐蚀等介质特殊场合的液位测量。广泛适用于化工、冶金、电站、水利、城市供水和工业废水等领域。.

    BR-500系列投入式液位计的工作原理

当把变送器的平衡罩投人到液体中某一位置时，过导气管受到的压力为:P=9.807pH+Po

其中P一传感器感受到的压强，单位kPa

P一液位密度，单位g/cm3

H一待测液面高度，单位m

Po一液面上的压强，单位kPa

      若传感器背面腔与液面上部连通，则Po为零，所以H约等于0.102P/p，变送器把感受到的压力信号转换成电信号，此信号与液面高度成正比。
