BR80G调频波雷达物/液位计特性
太赫兹波段工业计量级雷达
高精度,高可靠性,高性价比
高精度非接触式物位和液位测量,极窄波束,透镜天线探测能力强,穿透能力强
标准4~20mA电流输出/标准HART/MODBUS/PROFIBUS总线协议通讯
TFT LCD彩色液晶阳光显示屏,阳关下直视操作
BR80G调频波雷达物/液位计应用
适用于高温高压反应釜,超大储罐测量,导波管道测量
适用于高精度计量级测量,透视式测量
适用于强粉尘、蒸汽等极恶劣工况，以及带搅拌、加热棒等特殊过程仓储罐体
BR120G调频波雷达物/液位计技术参数
发射频率
120GHz,调频扫描频率宽度10 GHz

测量范围

0.1~40/80/100m/150m

测量分辨率

0.1mm

测量精度

＜+/-0.7mm

波速角

0.7°

产品尺寸

253mm×97mm×97mm(不含法兰)

产品连接

M48*2

天线类型

透镜,PTFE/PEEK/PE

信号输出

1路: 4~20mA输出(DAC瞬时电流转换输出)(可选)
1路:HART/MODBUS/PROFIBUS通讯(可选)
1路:RS485通讯(接上位机)

通讯类型

4~20mA/HART/MODBUS/PROFIBUS(视具体型号序列不同而不同)

故障输出

22 mA和20.5 mA(可设置)

过程温度

-55~80℃

相对湿度

≤95%RH

过程压力

-100-4000KPa

供电电源

四线制9-40VDC(建议12VDC)/110~250VAC/50Hz/60Hz(交流)

调整方式

上位机设置软件/按键配置/手机App配置/罐旁表配置
320*240Dot TFT LCD彩色液晶阳光显示屏/4按键

电子仓外壳材料

铝合金

连接方式

M20*1.5(Φ5.9mm)

防护类型

IP68

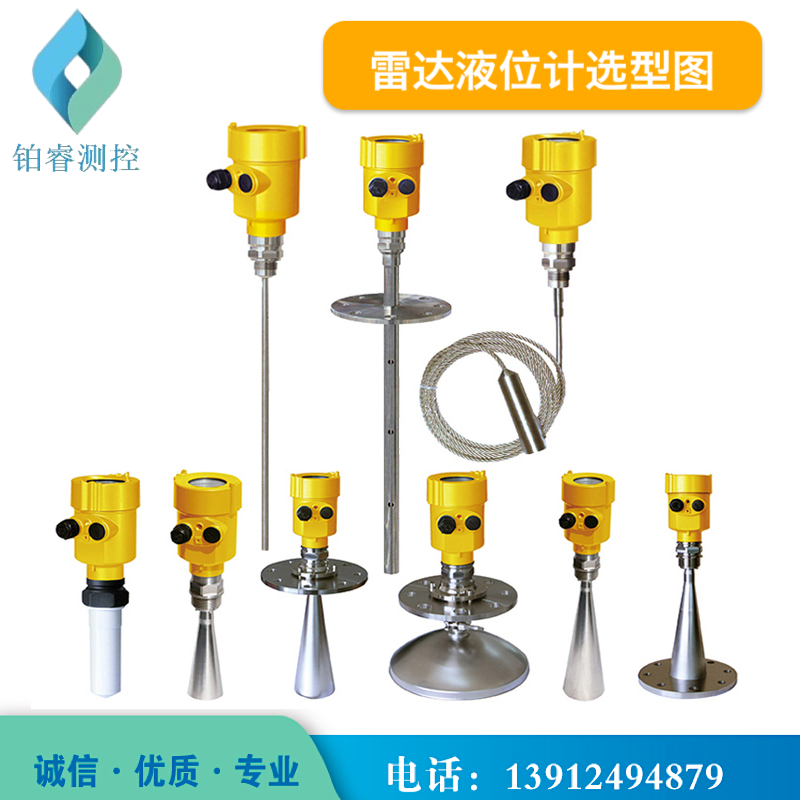

BR80G调频波雷达物/液位计选型
单元
参数

防爆

P标准型(非防爆)
I隔爆型(Exb II BT4 Gb)

过程连接/材料

G螺纹M56×2不锈钢304
B法兰DN80/不锈钢304
C法兰DN100/不锈钢304
D法兰DN125/不锈钢304
E法兰DN150/不锈钢304
F法兰DN200/不锈钢304
H法兰DN250/不锈钢304
K法兰DN100/万向节/不锈钢304
Z法兰DN150/万向节/不锈钢304
W法兰DN200/万向节/不锈钢304
V法兰DN250/万向节/不锈钢304
Y特殊定制

天线形式/材料

B喇叭天线Φ90mm/不锈钢304

密封/过程温度

V Vitom/(-40~150)℃
K Kalrez/(-40~250)℃

电子单元

3 (4~20) mA/24VDC/HART四线制
4 (4~20) mA/220VAC四线制
5 RS485/Modbus

外壳/防护等级

L 铝/IP67
G 不锈钢304/IP67

电缆进线

M M20*1.5
N 1/2NPT

特殊定制

Y 特殊定制
