4磁翻板液位计
磁翻板液位计

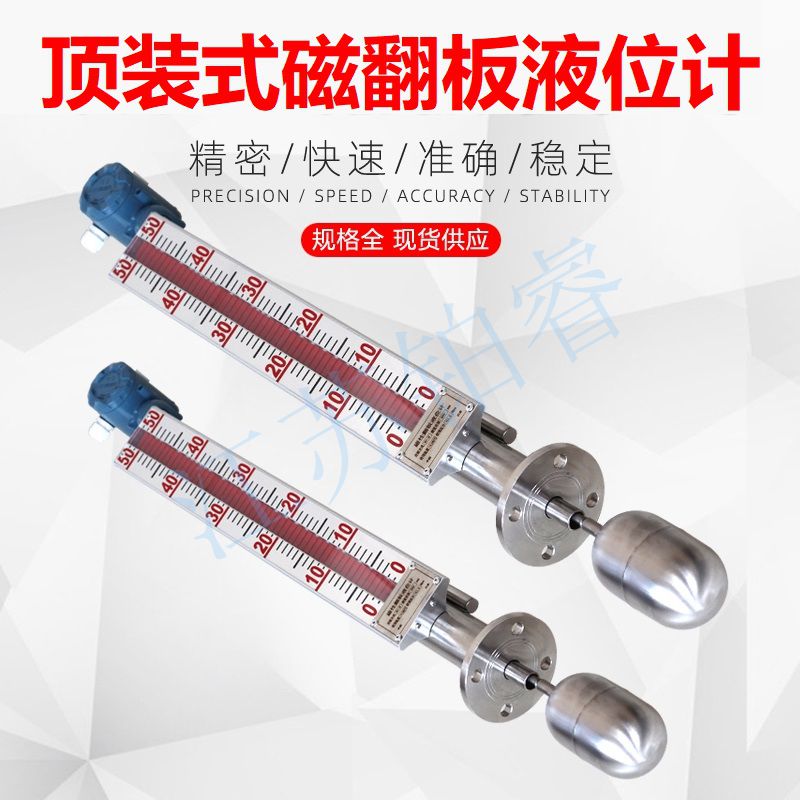

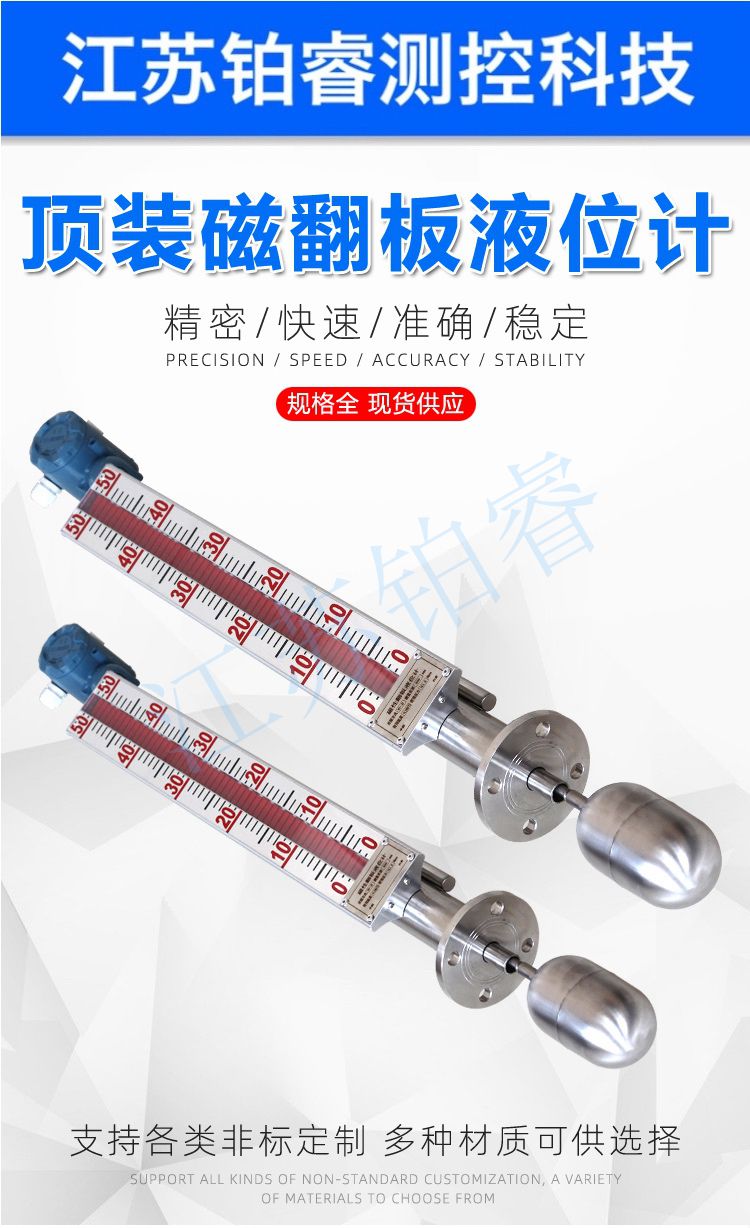

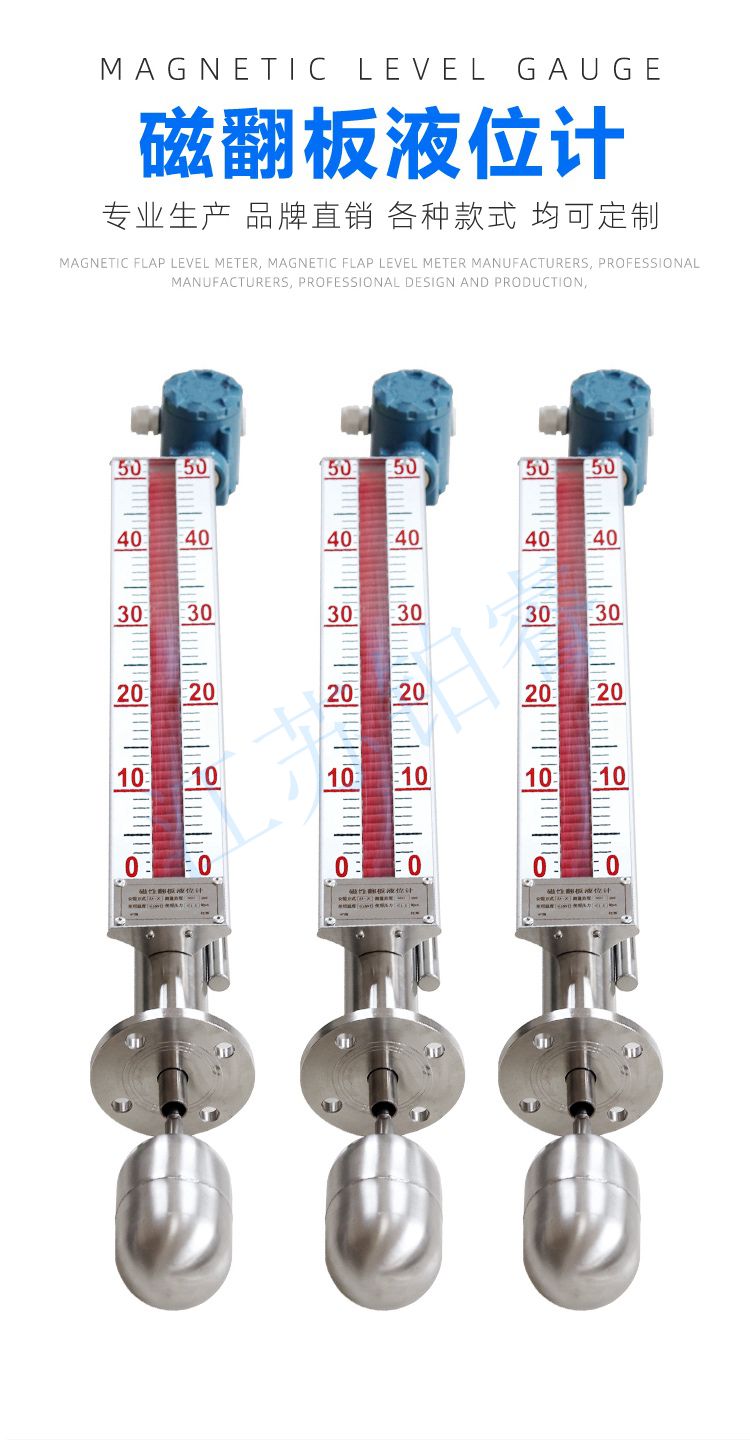

顶装式直读式磁翻板液位计不锈钢防腐高温防爆带4-20MA远传

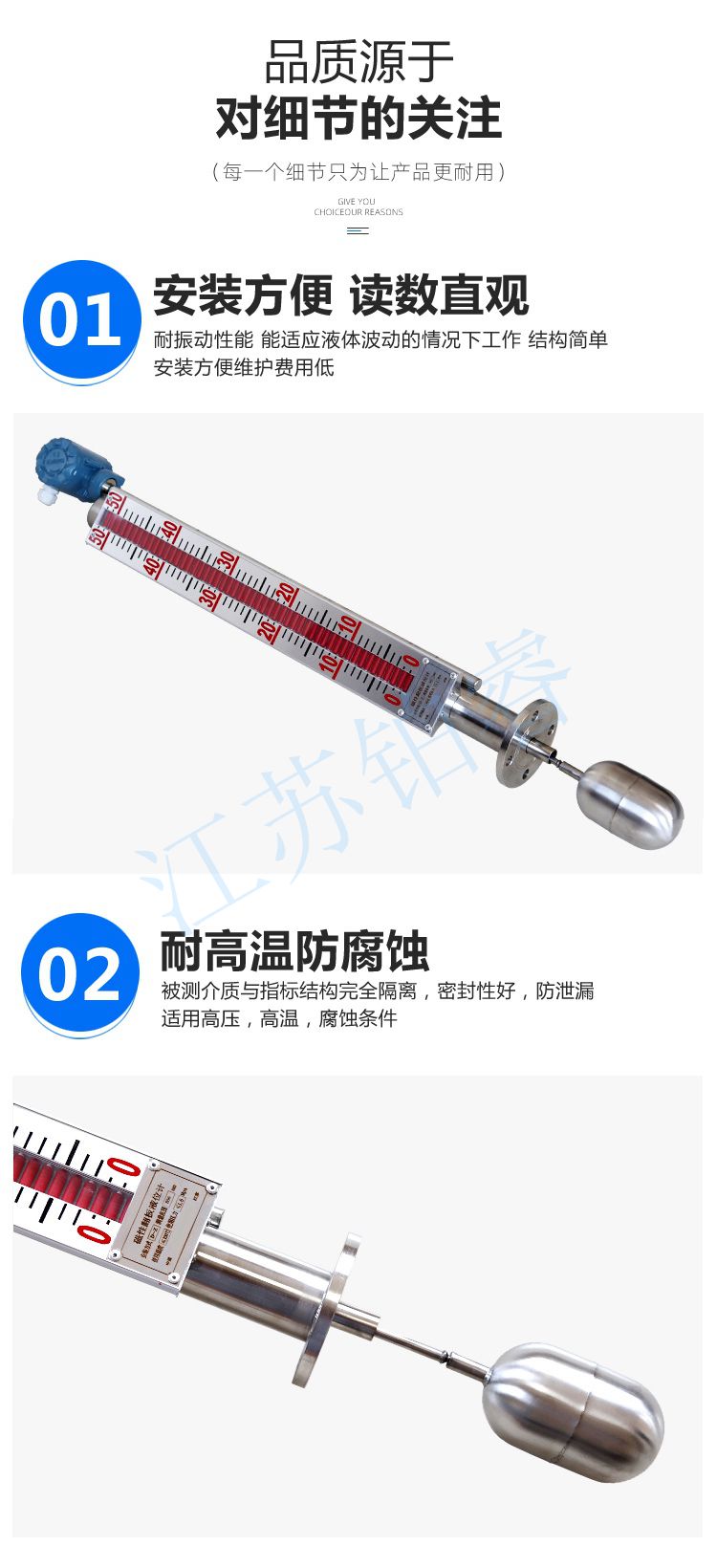

顶装磁翻板液位计是直接安装于容器顶部,通过浮球随液面(或界面)的上下移动带动磁性连杆上下移动,由磁性连杆内的磁钢利用磁耦合原理驱动磁性翻板指示器,用红蓝两色(液红气蓝)明显直观地指示出工艺容器内的液位或界位,可远距离传送和实现自动控制。顶装磁翻板液位计主要由本体部分、就地指

在线咨询 咨询热线:13812024099
详细介绍

  一、简介

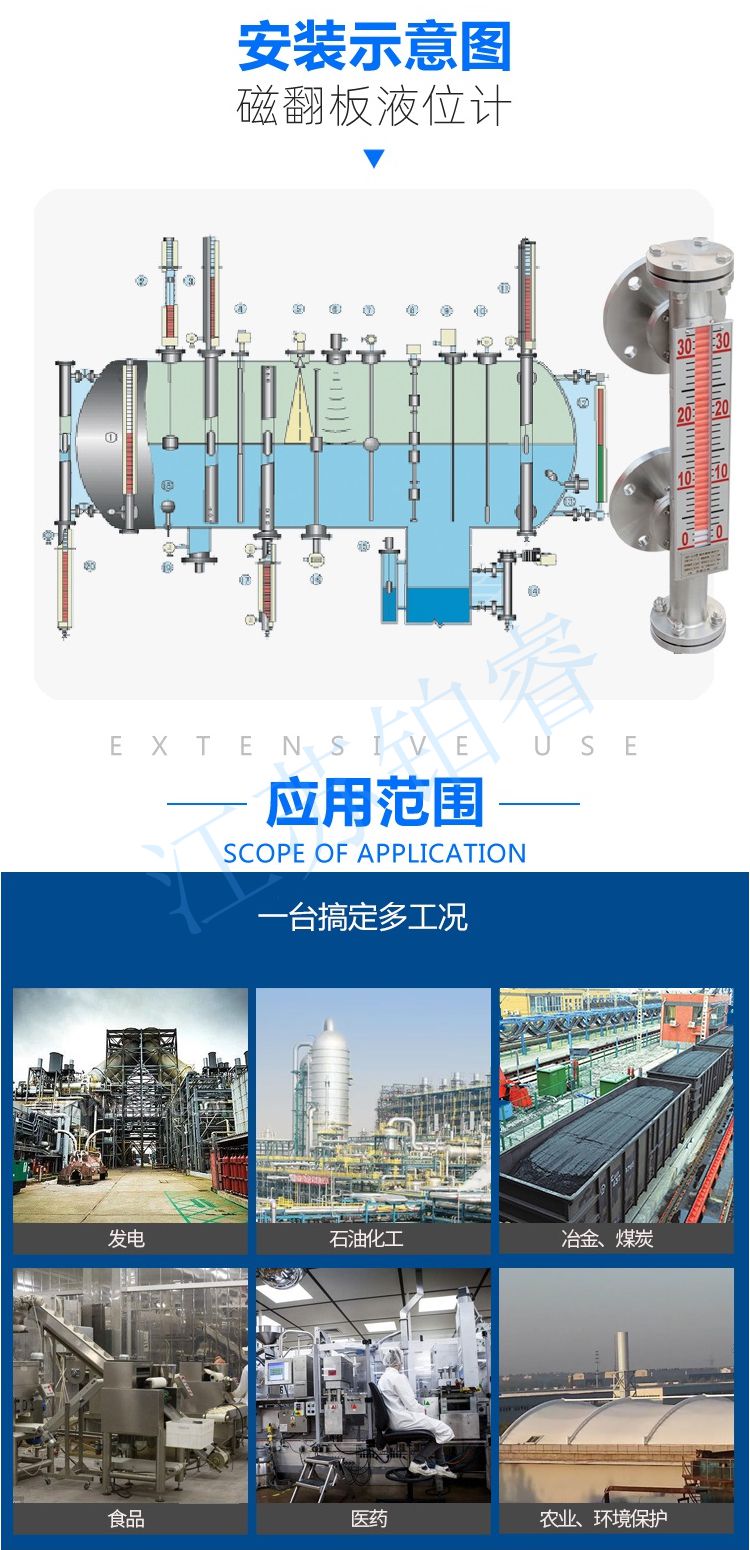

UHZ-27顶装液位计适用于测量各种不便于侧面安装液位计的容器,特别是地下贮槽内的液位测量。广泛适用于石油、化工、冶金、电力、轻工及医药等行业和部门。}

二、结构原理:

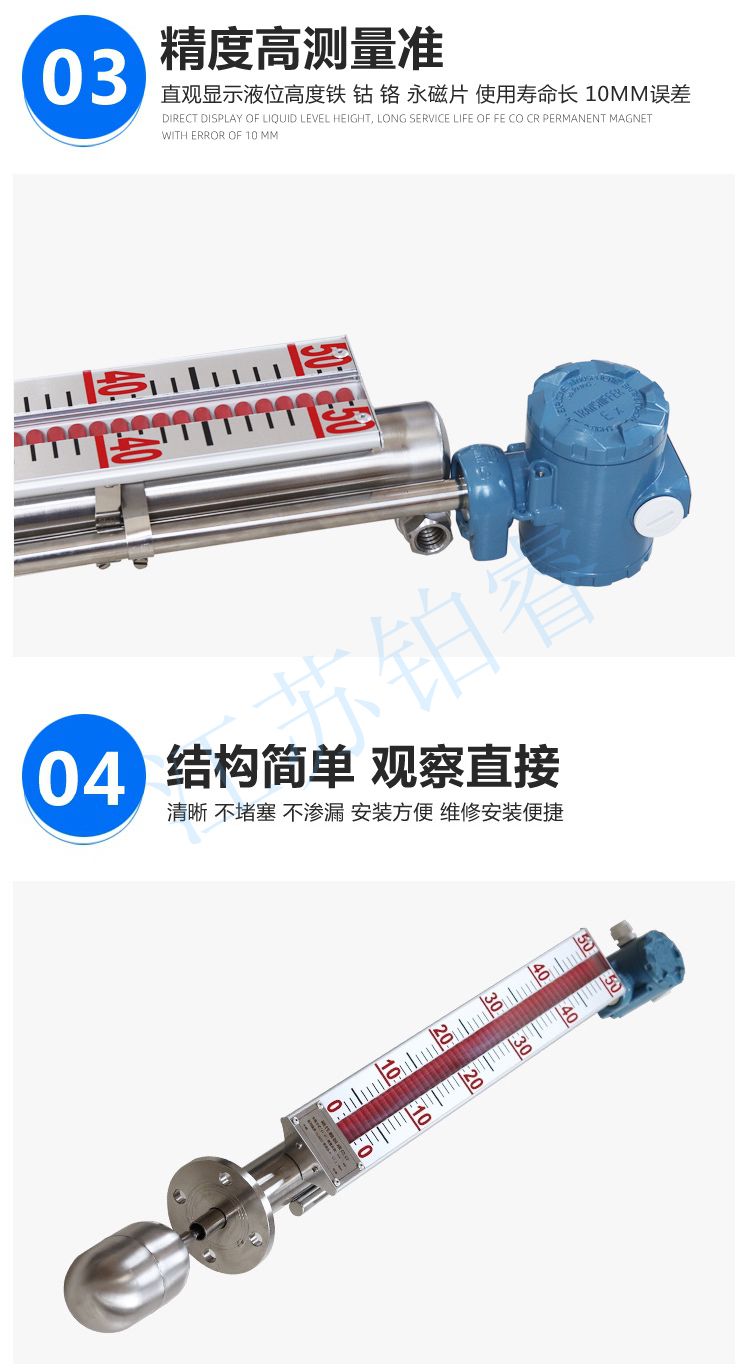

   UHZ-27顶装液位计直接安装于容器顶部,通过浮球随液面(或界面)的上下移动带动磁性连杆上下移动,由磁性连杆内的磁钢利用磁耦合原理驱动磁性翻板指示器,用红蓝两色(液红气蓝)明显直观地指示出工艺容器内的液位或界位,可远距离传送和实现自动控制。UHZ系列顶装式磁翻板液位计主要由本体部分、就地指示器、远传变送器及上、下限报警器等几部分组成。

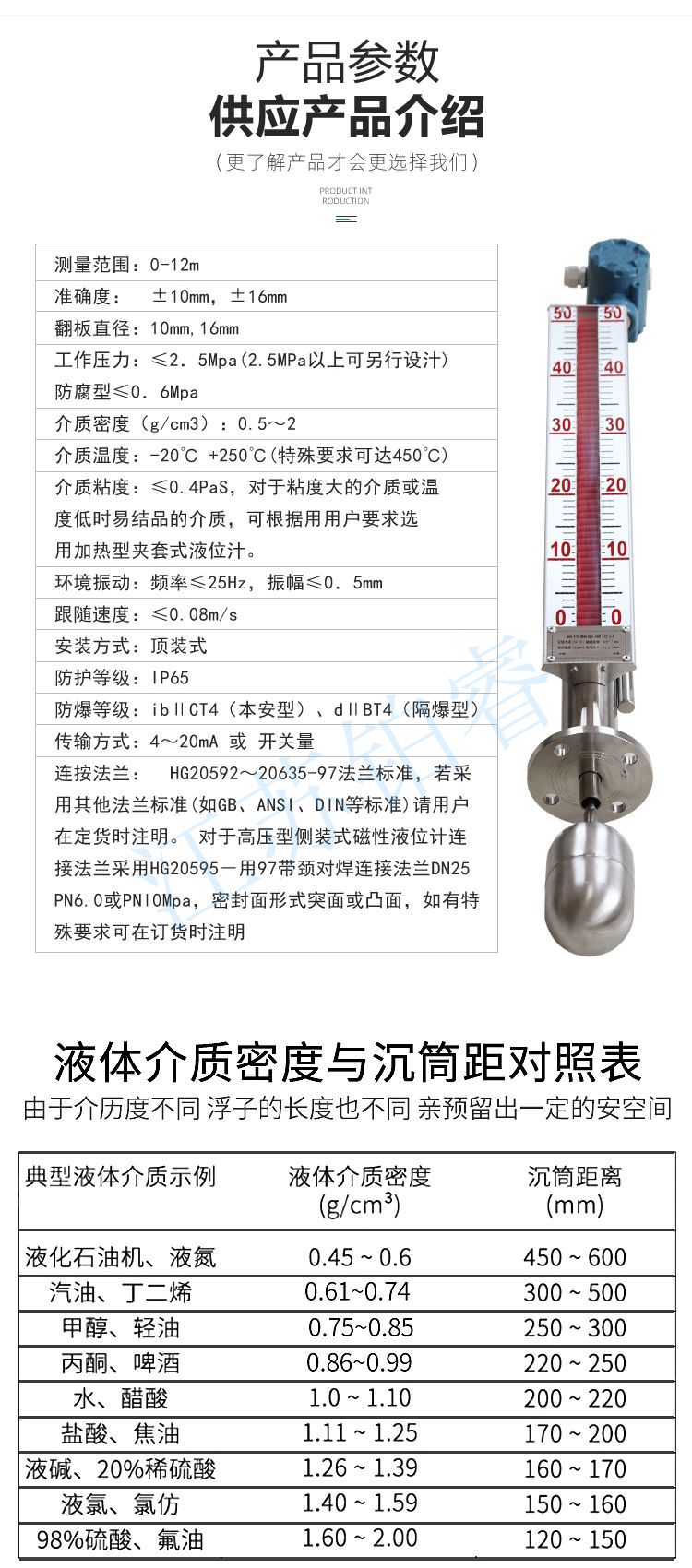

三、UHZ-27顶装液位计技术参数:

1.测量范围:0-6000mm
2.公称压力:1.0MPa;1.6MPa;2.5MPa;4.0MPa
3.公称通径:DN150
4.工作温度:-40~80°C
5.测量精度:±10mm
6.介质密度:液位:ρ≥0.5g/cm3;界位:ρ1-ρ2≥0.25g/cm3
7.接液材质:1Cr18Ni9Ti
8.法兰标准:JB82-59(液位计法兰:平面或凸面法兰)
9.伴热夹套接头:ZG1/2“(内螺纹)
10.上、下限报警器:输出信号:一常开、二常闭(或二常开、二常闭订货时请注明)
11.环境温度:-20~40℃
12.工作温度:-40~120℃
13.工作寿命:≥105
14.防护等级:IP65
15.电源引入口:M20×1.5(内螺纹)
16.防爆形式、防爆标志:
17.隔爆型:dIIBT4
18.本质安全型:iaIICT5
